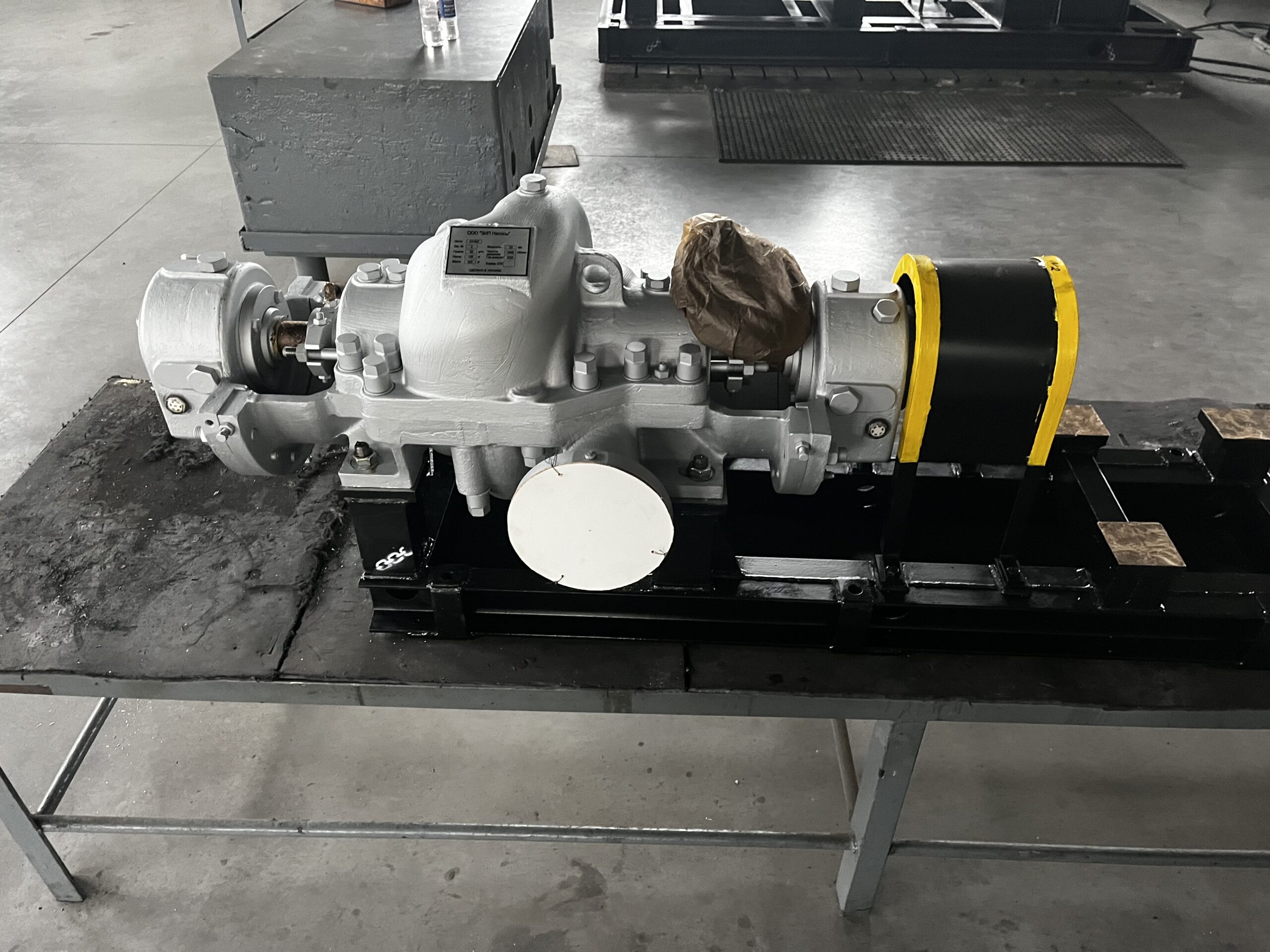

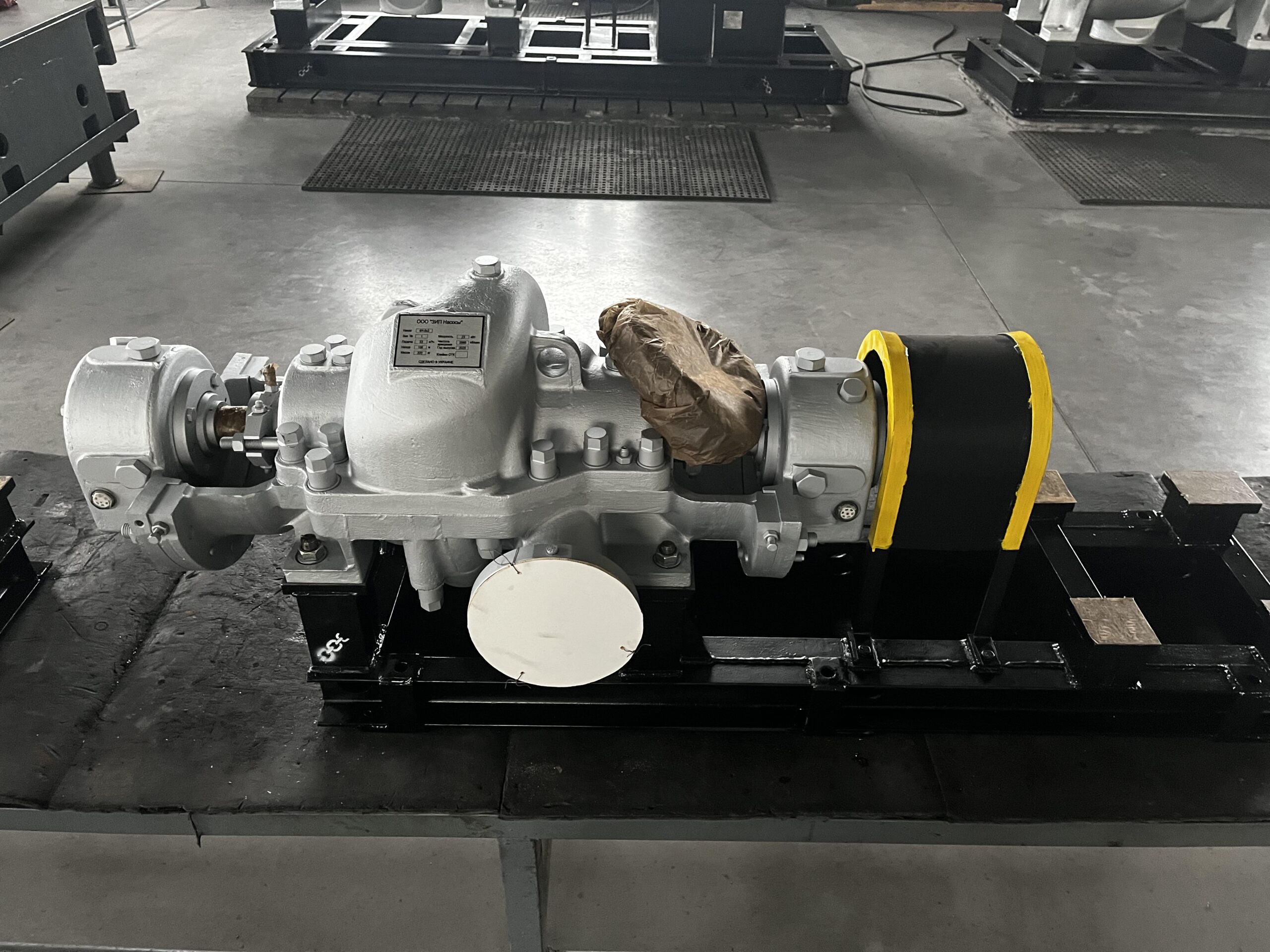

Насос нефтяной 4Н-5×2

Насос нефтяной 4Н-5×2 и агрегат электронасосный А4Н-5×2 на его основе, предназначен для перекачивания мазута, нефти, нефтепродуктов и других жидкостей, сходных с указанными по физико-химическим свойствам. Основными потребителями насосов и агрегатов являются предприятия нефтехимической промышленности и трубопроводного транспорта нефти, а также теплоэлектростанции.

Пример условного обозначения насосов: 4Н-5×2а,

где: 4 – диаметр входного патрубка насоса в мм уменьшенный в 25 раз и округленный; Н – нефтяной; 5 – коэффициент быстроходности уменьшенный в 10 раз и округленный; 2 – количество ступеней; а – исполнение по наружному диаметру рабочего колеса.

Агрегат А4Н-5×2а где: А – отличительный индекс агрегата;

4Н-5×2а – обозначение насоса в составе агрегата.

Конструкция

Насос – центробежный, горизонтальный, двухступенчатый, с расположением рабочих колес по типу «спина к спине». Входной и напорный патрубки насоса расположены горизонтально. Подсоединение патрубков к трубопроводам — фланцевое. Опорами ротора служат подшипники качения с картерной смазкой.

В качестве соединительной муфты между двигателем и насосом используется муфта упругая втулочно–пальцевая или пластинчатая. В качестве привода насоса используется электродвигатель    взрывозащищенный, мощностью 37 кВт, синхронной частотой вращения 3000 об/мин, напряжением питания 380 В.

Насос и двигатель монтируются на единой раме.

Материал основных деталей насоса: корпус насоса, крышка насоса – СЧ 20Л, сталь 25Л (материал изготовления согласовывается с заказчиком), корпус подшипника – СЧ20Л, рабочее колесо – СЧ 20Л,  вал – сталь 40Х.

Масса насоса — 320  кг.

Параметры насоса
