Короткий технічний опис агрегату електронасосного4Н5×4 (Q=62 м3/год Н=212 м)
1 Назначение
Агрегат электронасосный предназначен для перекачивания воды, нефти, сжиженных углеводородных газов, нефтепродуктов и других жидкостей, сходных с указанными по физико-химическим свойствам.
2 Параметры насоса
Таблица 1
| Наименование показателя | Значение показателя |
| Подача, м3/ч | 62 |
| Напор, м | 212 |
| Температура перекачиваемой среды,°C, не более | 200 |
| Давление на входе, МПа (кгс/см2), не более | 0,6 (6) |
| Допускаемый кавитационный запас, м, не более | 5,2 |
| Частота вращения, (синхр.) об/мин | 3000 |
| КПД, %, не менее | 63 |
Среднее квадратическое значение виброскорости, измеренное на корпусе насоса в зоне расположения подшипниковых опор – не более 4,5 мм/с на номинальном режиме и не более 7,1 мм/с на остальных режимах.
3 Основные показатели по потребляемым средам
Таблица 2
| Наименование среды | Показатель среды | Значение показателя |
| Для смазки подшипников: масло турбинное Тп-22С ТУ 38 10121 или Тп-30 ГОСТ 9972 | Объем, л | от 0,8 до 1,0 |
| * Охлаждающая жидкость на сальниковые уплотнения | Расход на насос, м3/с (м3/ч) Температура, ºС | от 0,022×10-6 до 0,022×10-6 (от 0,08 до 0,10) от 5 до 40 |
| * Охлаждающая жидкость на термобарьеры и охлаждение подшипников | Расход на термобарьеры, м3/с (м3/ч) Расход на охлаждение подшипников, м3/с (м3/ч) Температура, ºС | от 0,28×10-3 до 0,70×10-3 (от 1,0 до 2,5) 1,5×10-3 (5,4) от 5 до 35 |
| * Тип охлаждающей жидкости оговаривается с «Заказчиком», необходимость подвода запирающей и охлаждающей жидкостей определяется заводом-изготовителем. | ||
4 Комплектность поставки.
В комплект поставки агрегата входят:
- насос в собранном виде;
- приводной электродвигатель;
- соединительная муфта с ограждением;
- общая фундаментная рама для насоса и электродвигателя;
- комплект запасных частей согласовывается с заказчиком.
- техническая эксплуатационная документация.
5 Конструкция

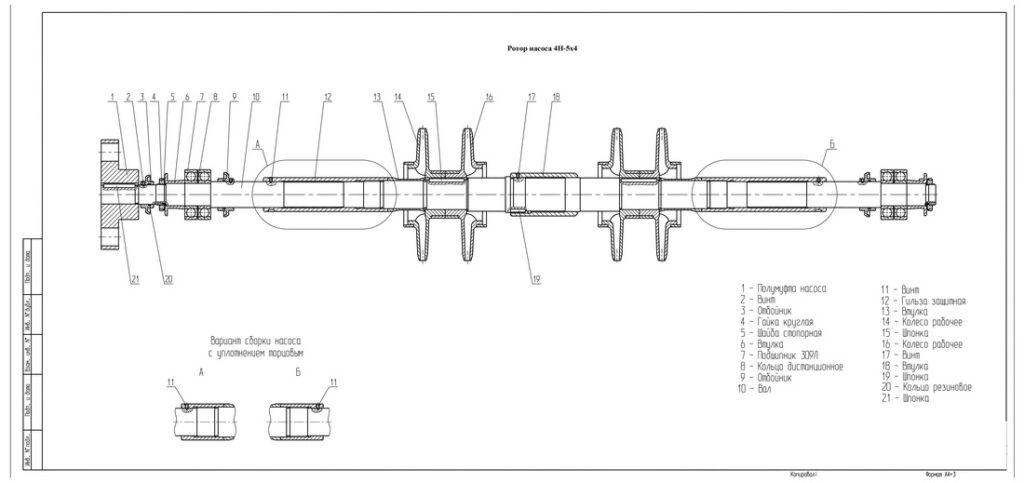

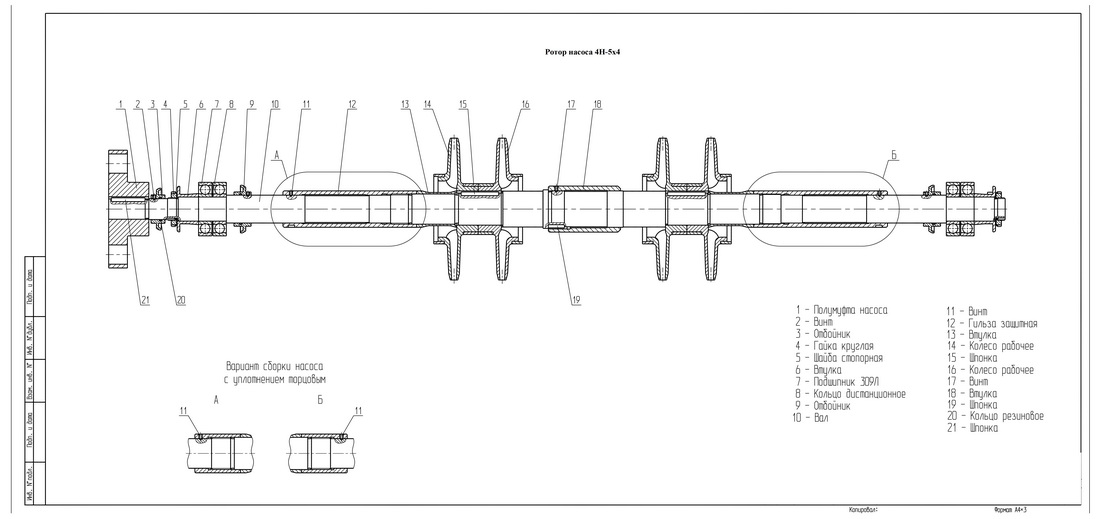

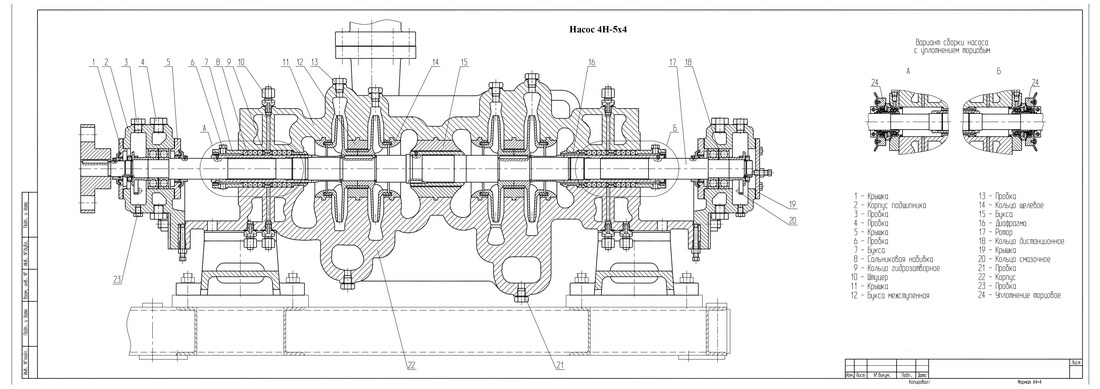

Насос – центробежный, горизонтальный, четырехступенчатый, с расположением рабочих колес по типу «спина к спине». Входной и напорный патрубки насоса расположены горизонтально. Подсоединение патрубков к трубопроводам — фланцевое. Опорами ротора служат подшипники качения с картерной смазкой.
В качестве соединительной муфты между двигателем и насосом используется муфта упругая втулочно–пальцевая или пластинчатая. В качестве привода насоса используется электродвигатель взрывозащищенный, мощностью 75 кВт, синхронной частотой вращения 3000 об/мин, напряжением питания 380 В. Марка двигателя предварительная и возможна замена по требованию Заказчика.

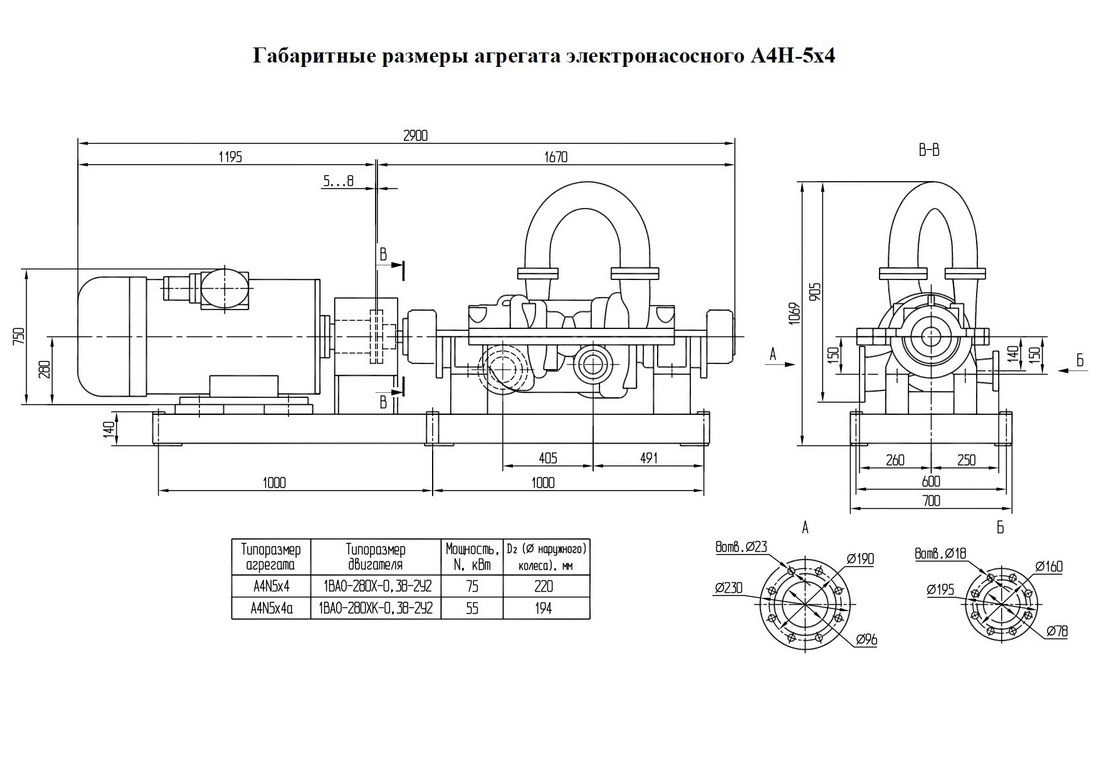

Насос и двигатель монтируются на единой раме.
Материал основных деталей насоса: корпус, крышка, переводная труба – СЧ20, рабочие колеса – СЧ20, вал – сталь 40Х.
